midas W—智能建模平台解决方案

midas W全称midas Wizard Platform,用汉语翻译即“迈达斯向导平台”这里我把Wizard翻译为了“向导”,不知官方是不是这个意思。

官网简介:

midas Wizard Platform (简称midas W)是一款通用的土木结构智能辅助平台,立足midas系列通用有限元软件的分析内核,致力于打造服务不同行业的、智能化、专业化的结构设计工具。

得益于midaslT China开发平台的多级API特性, midas W可以将各个行业模块进行独立集成。

集成,即可以将单独某个行业模型搭载在通用平台之上集成为一个软件;

独立,即各行业模块间互相独立,可以在功能构想时充分考虑自己行业的特性,而不会互相影响。

主要功能:

可视化预览:可根据输入参数实时预览

参数化智能建模助手 — 贝雷梁栈桥

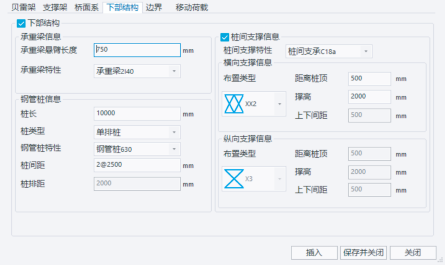

支持贝雷主梁横纵向任意数量布置;支持加强杆添加 支持竖向支撑架和水平支撑架的任意布置形式 支持桥面系的单、双层分配梁和面板任意组合



支持多种桩间支撑;支持单双排桩形式 支持多层结构之间的连接快速匹配 支持多种移动荷载形式的快速定义

参数化智能建模助手 — 满堂支架

支持地面标高线纵向变化 支持支架顶模板的横向变化 支持多种最新规范的荷载值和组合系数快速添加

截面荷载导入:根据梁体横断面图直接生成混凝土湿重荷载

CAD中梁截面图 建模助手导入dwg文件



midas Civil中荷载同步添加 识别荷载位置和尺寸

实时协同:一键导入midas Civil软件中并且信息实时协同

midas W模型 midas Civil模型

后评:

随着midas W的正式发布,让施工大临结构设计变的更加简单,即使是没有设计经验的现场技术人员,简单的了解一下midas W的操作流程,也能很轻松的完成栈桥、满堂支架等模型的建立和计算。作为一名专职施工大临结构设计人员,我觉得对于这个行业会带来一定的冲击,市场可能不再需要那么多的初级专职大临结构设计岗位,一些简单的设计,现场技术人员就可以独立完成了。但对于资深的设计人员来说,影响微乎其微,毕竟“傻瓜式”的软件,不可能满足所有的需求。
