CDN抗剪承载力验算结果问题

问题描述：

1、如图2.1、2.2，同一个模型，按18混规和04混规验算，剪力抗力值有差异，如何理解？

2、抗剪验算后，抗力值大于效应值，验算结果仍然显示NG，是什么原因？查看计算书过程，18规范给出的Vd、h0取值均与04规范不同，如何理解？

图1、JTG 3362-2018抗剪承载能力验算结果

问题解答：

1、对比18规范5.2.9及04规范5.2.7，可发现有两处明显变化：竖向预应力筋的贡献、斜截面内纵向受拉钢筋配筋百分率的计算。
JTG 3362-2018:

JTG D62-2004：

18规范中在抗剪承载力计算中加入了竖向预应力筋的贡献，对于本例模型，没有布置竖向预应力，该项计算没有影响。

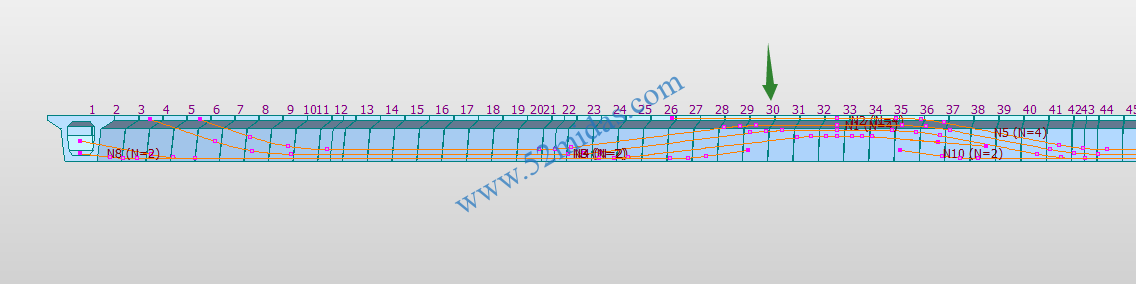

对于纵向受拉钢筋配筋百分率计算，18规范中删去了预应力弯起钢筋，只计入纵向预应力钢筋和纵向普通钢筋。输出本例模型（以30号单元为例）按两本规范的验算过程，也可发现P值计算的不同。

相关知识：

18规范和04规范计算过程中，异号弯矩影响系数α1取值亦不同。CDN按新规范计算时，会根据正负弯矩情况对α1取1.0或0.9（例如下图，35单元i端采用0.9，j端采用1.0），验算结果更加准确。

2、斜截面抗剪验算时，不仅需要承载能力满足5.2.9的要求，还需要抗剪截面满足5.2.11的要求。关于抗剪截面计算不通过的说明，可以参照《公路桥梁设计规范答疑汇编》（下文简称答疑汇编） 162页回答4。

对于Vd、h0取值问题，查看18混规5.2.11，增加了验算斜截面最不利值、斜截面所在范围内截面有效高度最小值等描述。故CDN在计算抗剪截面时，会根据剪压区范围取的斜截面范围内的最不利值，与04规范取值不同。

  相关知识：

CDN程序内剪压区方向的判断，根据梁顶、梁底受力状态进行。验算截面确定以后，梁顶受压时，斜截面方向向靠近最近支座倾斜；梁底受压时，斜截面方向向远离最近支座倾斜（注意跨度信息需要设置）。

《答疑汇编》162页回答4及18混规5.2.9条文说明（3）中提到的有效高度计算可不计弯起钢筋，在CDN中可通过设置弯起钢筋考虑（x）h实现。

当此处设置后，如下图示意，CDN在计算抗剪截面时，会忽略设置高度范围外与斜截面相交的弯起钢筋（注意：纵向钢筋始终考虑）。
